1個の試作品と、同じ部品を100個製作する場合では、切削加工の考え方が変わります。

1個であれば、多少段取りに時間がかかっても加工できる方法を優先できます。しかし、数十個、数百個になると、ワークを交換するたびに位置合わせや調整が必要な加工方法では、加工時間とコストが積み重なります。

そこで重要になるのが専用の加工治具です。

ワークを決められた位置へ素早くセットでき、安定して固定できる治具を設計することで、段取り時間を短縮しながら加工品質を揃えやすくなります。

ただし、治具そのものにコストをかけすぎても意味がありません。

数量、加工時間、要求公差、部品形状を確認し、「簡易的な治具で十分なのか」「専用治具を製作した方がトータルコストを下げられるのか」を判断することが大切です。

プラスチック加工.comでは、CAD/CAMによる加工プログラムの作成と並行して、アルミ加工治具を3D設計・製作しています。

1個の試作から数十個、数百個の小ロット加工まで、数量に合わせて加工方法と治具を考えることで、品質・コスト・納期のバランスを整えています。切削部品だけでなく、その部品をどう効率よく加工するかという段階からお気軽にご相談ください。

切削加工する部品の形状が複雑になるほど、加工治具の重要性は高くなります。

上面だけを加工する単純な部品であれば、一般的な固定方法で対応できることもあります。しかし、側面に穴や溝がある、複数方向から高精度に加工する、薄肉でクランプできる場所が少ないといった形状では、専用治具が必要になるケースがあります。

そこで重要になるのが、部品形状だけを見るのではなく、加工工程から逆算して治具を設計することです。

どこを最初の加工基準にするのか。持ち替えたときに基準をどう再現するのか。工具が治具に干渉しないか。加工部分の近くを適切に保持できるか。

こうした条件を3D上で確認しながら、加工プログラムと治具を一緒に考えていきます。

良い加工治具を製作できれば、ワークの脱着や位置決めが安定し、段取り時間を短縮できる場合があります。同じ部品を数十個、数百個と加工するときには、この差が加工コストや納期にも大きく影響します。

プラスチック加工.comでは、開発試作や多品種加工で培ったノウハウを活かし、複雑形状に合わせたアルミ加工治具を3D設計・製作しています。加工工程を含めた治具設計についても、お気軽にご相談ください。

NCマシニングセンタによる切削加工では、工作機械や工具だけで加工精度が決まるわけではありません。

重要になるのが、ワークをどのように固定するかです。

特に複雑形状や多面加工、公差の厳しい部品では、加工治具の設計が寸法精度や加工品質を大きく左右します。

加工中にワークが動かないことはもちろん、強く締めすぎて変形させないこと、工具と治具が干渉しないこと、必要な加工面へ刃物が届くことなど、実際の加工工程を考えながら治具を設計する必要があります。

プラスチック加工.comでは、CAD/CAMで加工プログラムを検討する段階から、加工治具も同時に3D設計しています。

どの方向から加工するのか、どこを基準にするのか、どの部分を保持するのかを加工データと治具設計の両方から検討することで、複雑な切削加工にも対応しやすくなります。

加工治具は、単なるワーク固定用の道具ではありません。品質、寸法精度、加工時間、コストを左右する加工技術の一部です。

複雑形状や多面加工など、加工方法そのものから検討が必要な部品についても、プラスチック加工.comにお気軽にご相談ください。

開発ものづくりでは、一度製作した部品の形状が最終仕様になるとは限りません。

実機で組み立ててみると、「穴位置を変更したい」「長穴にしたい」「一部分だけ削りたい」「タップを追加したい」といった設計変更が発生することがあります。

そのような場合、A5052アルミ部品を最初から作り直すのではなく、既存部品への追加工や改造で対応できるケースがあります。

追加工を選択するメリットは、すでに製作した部品を活かせることです。特に開発途中の試作品では、変更のたびに新作するより、必要な部分だけを加工した方がコストや納期を抑えられる場合があります。

ただし、完成品への追加工は、新規製作とは加工条件が異なります。

既存形状のどこを基準に固定するのか、加工するための工具が入るのか、クランプできる場所があるのかなどを確認しなければなりません。追加工の内容によっては、新作した方が合理的な場合もあります。

プラスチック加工.comでは、A5052アルミの新規切削加工だけでなく、開発試作品や機械部品の追加工・改造にも対応しています。現物と変更図面を確認しながら、追加工と新作のどちらが適しているかも含めてお気軽にご相談ください。

A5052アルミ部品では、単純なプレート形状だけでなく、薄肉、深いポケット、側面穴、段差などを組み合わせた複雑形状を求められることがあります。

開発試作では、こうした形状をできるだけ一体で切削加工することで、接合部をなくし、強度や寸法精度を確保できる場合があります。

一方、一体加工では削り取る材料が多くなり、加工が進むにつれてワークの剛性も変化します。

特に薄肉部分では、工具から受ける力や固定方法によって変形する可能性があります。また、複数方向から加工する場合には、加工面を変えても基準位置を正確に維持することが重要です。

そのため、最終形状だけを見て加工するのではなく、「どこを最初に加工するか」「どの部分を最後まで残して剛性を確保するか」「どこを基準に持ち替えるか」といった加工順序を事前に考えます。

設計段階でも、一体加工が適している形状なのか、分割した方が合理的なのかを検討することで、コストや納期を改善できる場合があります。

プラスチック加工.comでは、A5052アルミの薄肉加工や多面加工、一体削り出しによる開発試作品を製作しています。複雑形状で加工方法にお困りの場合も、お気軽にご相談ください。

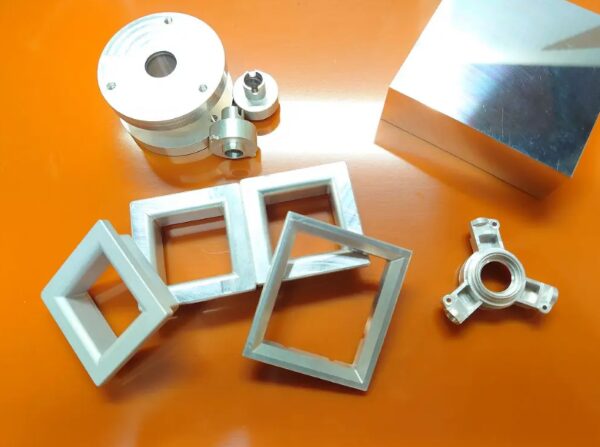

A5052は、試作品サンプルや機械部品、治具などで使用する機会が多いアルミ合金です。

開発試作では、単に形状を確認するだけでなく、実際の装置に組み込んで機能や勘合を評価するため、寸法精度が必要なA5052部品を製作することがあります。

こうした部品では、CNCマシニングセンタを使って板材やブロック材から削り出します。

重要なのは、図面に記載された公差をすべて同じように考えないことです。

相手部品との勘合、ベアリングやシャフトの取付部、位置決め穴など、部品の機能に関係する寸法を確認しながら加工工程を組み立てます。

また、A5052は切削加工しやすい材料ですが、薄肉や大きく削り込む形状では加工応力による変形への注意が必要です。粗加工と仕上げ加工を分けるなど、形状と要求精度に合わせた工程設計が寸法を安定させるポイントになります。

重要管理寸法がある場合には、図面をご支給いただき、加工後に測定した数値を記入して納品することもできます。

プラスチック加工.comでは、A5052アルミの精密切削加工による試作部品や機械部品を製作しています。公差や勘合を含めた部品加工についても、お気軽にご相談ください。

A5052アルミ部品は、開発試作として1個だけ必要な場合もあれば、生産設備用として数十個、機械部品として数百個必要になる場合もあります。

同じ部品でも、数量によって効率の良い加工方法は変わります。

1個の試作品では、CNCマシニングセンタを使って素材から直接削り出します。設計変更が発生した場合にも、加工データを修正して次の試作品を製作できることが切削加工のメリットです。

数十個になると、材料取りや加工治具、工具、段取りを工夫し、同じ品質で効率よく製作する工程づくりが重要になります。

さらに数百個では、1個あたりの加工時間を短縮するため、複数個取りや専用治具などを検討することもあります。

つまり、小ロット加工では「加工できるか」だけではなく、数量に合わせてどう加工するかがコストと納期を左右します。

プラスチック加工.comでは、A5052アルミ部品を1個の開発試作から、数十個の生産設備部品、数百個の機械部品まで切削加工しています。数量、形状、要求精度に合わせた加工方法についても、お気軽にご相談ください。

生産設備や開発現場で使用する治具では、必要な精度だけでなく、作業者が扱いやすいことも重要です。

位置決め、組立、検査、加工などで治具を繰り返し使用する場合、重量が作業性に影響することがあります。

そこで材料候補となるのがA5052です。

A5052はアルミ合金のため鉄やステンレスと比較して軽量で、切削加工によってワークに合わせた受け面、位置決め穴、ポケット、逃げ形状などを製作できます。

治具では、必要以上に高強度な材料を選ぶことが最適とは限りません。どの程度の荷重がかかるのか、どの精度が必要なのか、何回程度使用するのかなど、実際の用途から材料を決めることが大切です。

また、治具は製品の設計変更や設備改造に合わせて変更が必要になることがあります。A5052を切削加工して製作する専用治具であれば、変更した図面やデータをもとに追加工や再製作を検討できます。

プラスチック加工.comでは、A5052を使用した位置決め治具、組立治具、検査治具、加工治具などを製作しています。1個だけ必要な専用治具から小ロットまで、お気軽にご相談ください。

A5052は、アルミ合金の中でも切削部品や治具などに幅広く使用されている材料です。耐食性が良く、強度と加工性のバランスが取れているため、研究開発から生産設備までさまざまな機械部品に採用されています。

開発試作では、A5052の板材やブロック材からCNCマシニングセンタで削り出すことで、1個から実際の金属部品を製作できます。

金型を必要としないため、設計初期の試作品や専用治具、生産設備の交換部品など、数量が少ない部品にも適した製作方法です。

ただし、A5052であれば簡単に高精度な部品ができるわけではありません。

薄肉形状、大きく削り込む形状、深いポケット、多面加工などでは、加工中の変形やワークの保持方法を考慮する必要があります。特に平面度や平行度などが重要な部品では、加工順序や仕上げ方法まで含めた工程設計がポイントになります。

プラスチック加工.comでは、A5052アルミ部品を1個の試作から小ロットまで切削加工しています。図面や3Dデータからの試作品、治具、機械部品の製作についてお気軽にご相談ください。

開発ものづくりでは、必要な部品をすべて同じ加工方法で製作することが最適とは限りません。

例えば、開発初期にアルミ部品を1個から数個製作する場合には、CNCマシニングセンタによる切削加工が適しています。金型を必要とせず、図面や3Dデータから直接加工できるため、試作品や治具をスピーディーに実体化できます。

数十個、数百個のアルミ機械部品でも、形状や要求精度によっては切削加工で継続して製作できます。その場合は数量に合わせた治具や加工工程を考え、加工時間と品質を安定させることがポイントです。

一方、プラスチック樹脂部品を数百個単位で評価したい場合には、アルミを切削して試作金型を製作し、インジェクション射出成形する方法もあります。

ここではアルミそのものが製品になるのではなく、加工性の良さを活かして金型材料として使用します。設計変更への対応が必要な開発段階では、量産金型とは異なる役割を持つアルミ金型が有効です。

プラスチック加工.comでは、アルミ部品・治具・試作品の切削加工から、アルミ試作金型を使った樹脂の射出成形まで対応しています。部品の数量や開発段階に合わせて、どの製作方法が適しているかというところからお気軽にご相談ください。
